磁粉探伤实验室如何建造

来源:未知 作者:中国无损检测 人气: 发布时间:2019-01-22
摘要:磁粉检测实验室 (一)抽排气装置 磁粉检测实验室使用喷罐型磁悬液时须考虑具备强有力的抽排气装置,及时排除现场空气中的磁悬液挥发气体和粉尘,这除了是保证实验人员的身体健康外,也是避免粉尘飘落在实验室内的设备上造成污染。此外,抽排气装置引出室外
磁粉检测实验室
(一)抽排气装置
磁粉检测实验室使用喷罐型磁悬液时须考虑具备强有力的抽排气装置,及时排除现场空气中的磁悬液挥发气体和粉尘,这除了是保证实验人员的身体健康外,也是避免粉尘飘落在实验室内的设备上造成污染。此外,抽排气装置引出室外的烟囱应有较高的高度,有利于飘散,避免飘落在附近造成环境污染。抽排气装置可参考渗透检测实验室的抽排气装置。
(二)磁粉检测设备
(1)交流磁轭(~220V 电源,两极)
(2)旋转磁场磁轭(四极)(沧州欧谱www.oupu17.com)

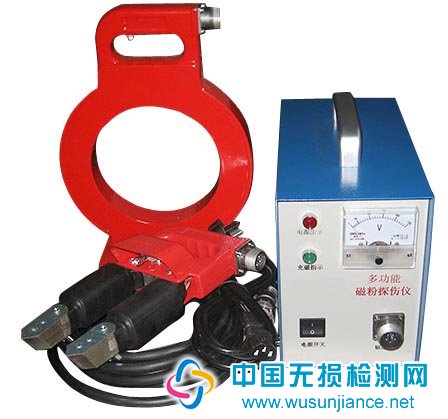

(3)移动式交直流磁粉探伤机(~220V 电源)
建议最大峰值交流磁化电流达到2000~3000A,应兼备线圈磁化和退磁功能。
(4)具有复合磁化功能的床式磁粉探伤机(三相四线电源)
视实验室电源功率容量,建议最大峰值交流磁化电流2000A,应兼备复合磁化、线圈磁化和退磁功能。
还可以配备单独的磁化线圈用于线圈磁化和退磁。
(三)磁粉检测材料
(1)喷罐型黑油磁悬液(非荧光磁粉检测用)
(2)喷罐型荧光油磁悬液(荧光磁粉检测用)
(3)喷罐型清洗剂(用于磁粉检测实验清洗试件,与渗透检测的清洗剂相同)
(4)反差增强剂(暗黑表面非荧光磁粉检测用)
国内典型制造厂家:
上海驰尊助剂有限公司、吴江市宏达探伤器材有限公司、上海诚友实业集团有限公司
此外也可以使用现场用水配制磁悬液的磁膏(黑、红),但需要配备磁悬液手工喷洒器,或者使用干磁粉(黑),需要配备干磁粉手工喷洒用橡胶球。
(四)磁粉检测辅助器材
(1)A 型灵敏度试片套装
(2)磁场指示器(八角试块)
(3)环形试块(B 型、E 型)
(4)紫外线防护眼镜(荧光磁粉检测时用黑光灯观察磁痕用,可与渗透检测实验室共用)
(5)黑光灯(LED 手电筒式、高压汞灯式)—荧光磁粉检测用(可与渗透检测实验室共用)
(6)毫特斯拉计(高斯计)—测量工件表面磁场强度用
(7)袖珍式磁强计(退磁计,毫特斯拉单位)—测量工件退磁效果用
(8)提升力试块(44N、118N、177N)—检测磁轭磁化力(沧州欧谱www.oupu17.com)
(9)白光照度计—测定环境白光照度(可与渗透检测实验室共用)
(10)紫外线强度计—测定黑光灯的UVA 紫外线辐照强度(可与渗透检测实验室共用)
(11)荧光强度计—测定荧光磁悬液的荧光强度(可与渗透检测实验室共用)
(12)梨形玻璃沉淀管—测量磁悬液浓度
(13)磁粉检测缺陷试件
a.低碳钢板对接焊缝表面、近表面缺陷试件(沧州欧谱www.oupu17.com)
b.有表面、近表面自然缺陷的实际零部件
需要到有开展磁粉检测项目的生产制造企业搜集其报废零部件,可以采取废金属材料收购价或者企业出于对教学单位的支持而赠送等方式获得。
(14)磁粉实验室内应隔出一定大小的空间分隔设置遮光,便于制造暗室条件以满足荧光磁粉检测的观察环境需要。
