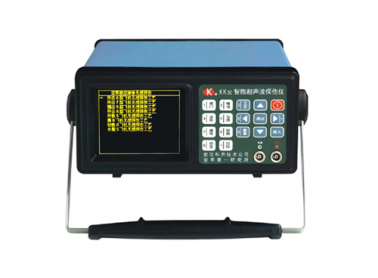

产品概述
操作界面：采用人机对话（全中文）方式，使用功能显示窗，进行菜单式操作，使之现代化，实用化。
操作菜单：开机后仪器即显示飞机机型菜单，选择机型后，自动进入部件菜单，确认部件后，自动显示该部件的探伤方法示意图，并配以探伤说明，然后仪器自动进入被确认的探伤工艺状态，探伤即可开始。
探伤工艺：以软件形式把飞机结构部件探伤部位的探伤工艺固化在仪器中，探伤时，仪器自动调出使用。
探伤智能：开机后，仪器提示操作者对飞机机型、探伤部位、探头型号、扫查方式等逐一选择确认，仪器即可自动调出相应的探伤工艺，探伤人员只需按程序引导进入探伤作业，不必对照工艺调节仪器各参数，因此仪器具有较强的探伤智能。
频谱分析：用FFT分析回波频谱分布，读出反射波的中心频率和带宽，并能进行频谱比较，分析探头特性和缺陷性质。
曲线补偿：以设置或实测的距离波幅曲线为基准测量回波当量大小。
射频扩展：对闸门内的回波以射频方式扩展显示出来。
系统校准：对声速、入射零点、探头前沿、折射角度、距离波幅曲线等参数进行校准测量或参数设置。
峰值搜索：能保留闸门内扫查到的最大伤波。
峰值包络：能保留回波峰值运动轨迹。
平均降噪：采用数字信号处理技术，能将回波多次叠加，降低随机噪声，抵抗外部电磁场干扰。
检波方式：正半波、负半波、全波检波及射频回波。
存储容量：可存储和回放1000幅以上数据波形图象。
EL显示：采用能满足宽温、抗振、宽视角，高亮度、高对比度的电致发光平板显示器，快速响应，实时、清晰、稳定地显示波形、菜单或定位数值，且无需背光，内外场使用均具有良好的可视度。
数据通信：可通过标准RS232通讯接口与计算机通信，进行波形、图表、文件的相互传输，实现探伤结果的计算机管理。
便携实用：交直流一体电源，仪器能在电池电源供电下连续工作6小时以上，且体积小、重量轻、功耗低、小型轻便，适合外场探伤使用。
技术参数
工作方式：单晶探伤、双晶探伤
扫描范围：零界面入射～ 4500mm钢纵波
采样频率/位数：40MHz/8bits
检波方式: 全检波、正、负检波、射频波显示
工作频率: 2MHz ～ 7.5MHz
平均电噪声电平: ≤ 15%（满刻度）
增益调节: 119.5dB（0.5dB步进，自动调节）
声速范围: （1000 ～ 9999）m/s
动态范围: ≥ 28dB
垂直线性误差: ≤ 4%
水平线性误差: ≤ 1%
分辨力: ＞28dB（2.5P20）
灵敏度余量: ＞60dB（深200mmΦ2平底孔）
数字抑制: （0 ～ 80）%，不影响线形与增益
电源、电压: 直流（DC）27V±10%；交流（AC）220V±10%
工作时间: 连续工作5小时以上（锂电池供电）
环境温度: （-25 ～ 50）℃（参考值）
相对湿度: （20 ～ 95）% RH
|
