OU-D3型电火花检测仪,电火花测试仪,防腐层电火花检测仪

一、功能及用途
沧州欧谱OU-D3型电火花检漏仪是用来检测油气管道、电缆、搪瓷、金属贮罐、 船体等金属表面防腐绝缘层的施工质量、老化、腐蚀的微孔、气隙的一种专用检测设备。
· 广泛应用于油、气田防腐绝缘厂，油建公司管道安装队，石油储罐建设部门的防腐质量监理部门的质量技术监督；
· 应用于燃气公司，自来水公司的金属管道的防腐质量检测；
· 造船厂、石化厂、军工厂、机械厂、搪瓷厂及大型桥梁工程建设单位的涂敷防腐质量检测；
· 管道运输企业，防腐层老化程度检测及大修涂敷质量检测。

二、特点
1、体积小，质量轻，降低检测人员野外工作劳动强度。
2、微电子一体化高压发生器，克服静电现象；

3、采用数字显示，提高输出精度；

4、开机自检功能；

5、防静电，高压误输入等防护系统；

6、线路采用模块化结构，三防设计，大大提高仪器野外使用的寿命和可靠性。

三、电火花检漏仪检测原理
金属表面绝缘防腐层过薄、漏铁及漏电微孔处的电阻值和气隙密度都很小，当有高压经过就形成气隙击穿而产生火花放电，给报警电路产生一个脉冲信号，报警器发出声光报警，根据这一原理达到防腐层检漏目的。

四、技术参数

测量范围	0.2-12mm(环氧煤沥青 石油沥青)
输出电压	0.5-30KV
供电电压	DC12V
报警	蜂鸣器报警
功耗	＜6W
体积	220×130×88mm
重量	3kg

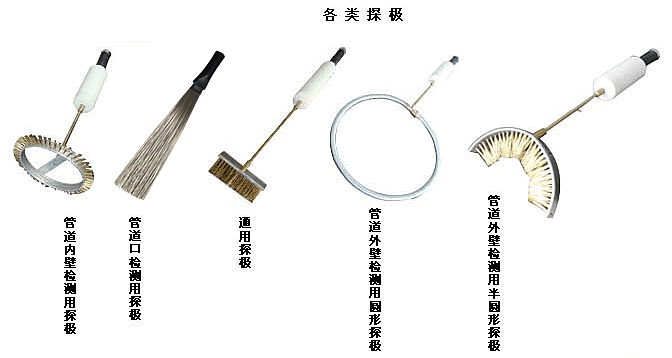

标准配置	主机、探棒、探杆、直探刷、地线夹、电源线、 包装箱、高压棒连接线、保险管、充电器、随机文件

五、检测电压附表

防腐材料	防腐层厚度(mm)	检测电压(kv)	备注
环氧煤沥青	0.2	4-5KV或自定	如有标准应根据标准执行
	0.4
	0.6
	0.8
石油沥青	2	11
	3	15
	5.5	18
	7	20
	9	24
聚乙烯胶带	根据：3249TC=V公式换算 V:电压、TC:防腐层厚度 按SY4014-92验收规范标准执行
搪玻璃	视经验确定检测电压 一般为8KV-20KV
其它防腐材料	根据设计部门的设计检测电压或材料本身的绝缘性而定 电火花检漏仪http://www.dianhuohuajianlouyi.com
