OU3800三防漆涂层测厚仪

一、产品概述

      OU3800三防漆测厚仪采用光谱共焦位移传感器，通过计算得到被测体的厚度。三防漆测厚仪的优点在于它采用的是非接触的测量，相对接触式测厚仪更精准，不会因为磨损而损失精度。相对涂层测厚仪精度更高，适用于各种电路板上面的三防漆厚度检测，本设备采用便携式检测台及显示器，适合实验室或者工业现场对产品进行快速检测。

二、测量原理

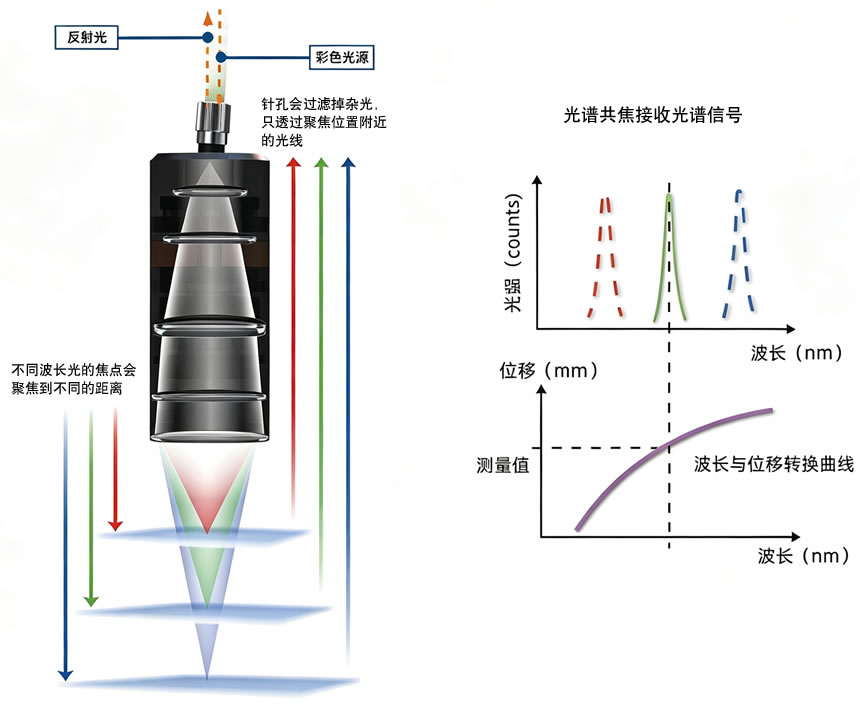

      白色点光源通过色散共焦探头后照射到目标上，光源中不同波长成分形成纵向分布;目标上的光点通过共轴光路返回后通过小孔光阑，接入到光谱仪中。当与目标的距离产生变化时，聚焦的光线的波长也会随之变化，在光谱仪中产生不同的光谱分布。

三、主要功能

●探头自校准功能；
●上下限设定；
●声光报警；
●继电器OK，NG信号输出；

四、技术参数

显示	7寸触摸显示屏
测量范围	0~600um
精度	± 1um
显示分辨率	1um
参考距离	20mm
测量角度	±32°
光斑直径	Φ9.5um
供电电源	24V电源适配器
主机外形尺寸	260×200×40mm
重量	500 g
标准配置	主机、标准探头、电源适配器、检测平台、随机资料
