常规超声探头工作原理

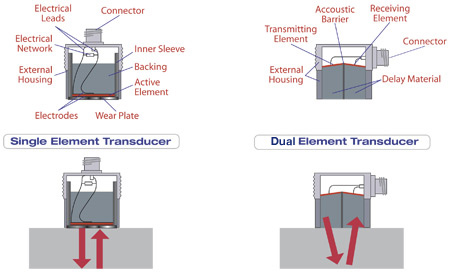

这些探头有各种各样的尺寸、频率、外壳类型,但是大多数探头的内部结构都相同。一般来说,探头的活动晶片是一种呈圆盘形、正方形或矩形的薄层压电陶瓷结构,可以将电能转换成机械能(超声震动),或将机械能转换成电能。
为了防止探头受到损坏,可以给探头装上防磨板或声学晶体层,其背面可装上一块隔音材料,这样探头在发射了声波脉冲后,就不会产生噪音。这种超声内部组合体被装于一个外壳内,并带有适当的电气连接装置。普通的接触式、延迟块式、水浸式及角度声束探头都使用这种基本设计结构。常用于腐蚀检测应用的双晶探头与这类探头有所不同。双晶探头装有不同的发射和接收晶片,这两种晶片由一个声障层隔开,没有衬垫层,没有防磨板或晶体层,但是装有一个整合型延迟块。
|
