用铅笔划痕法测定漆膜的硬度
这一方法是利用一套铅笔(其石墨芯具有不同硬度),来进行漆膜硬度的测定。漆膜的硬度可由能够穿过漆膜厚度,深达底面的铅笔号数来表明。（相关仪器：硬度计）
如按下述方法可测出更为客观的结果。将被试的漆膜放在一个天平盘上,而在另一个盘上则放入不同重量的砝码。用某一硬度的铅笔在漆膜上划,直到划破为止,这时査明使天平盘平衡的重量。在使用标准的铅笔及石墨磨锐到一定程度的条件下可以采用这一方法。
用HNNJIK仪器划痕法测定漆膜的硬度

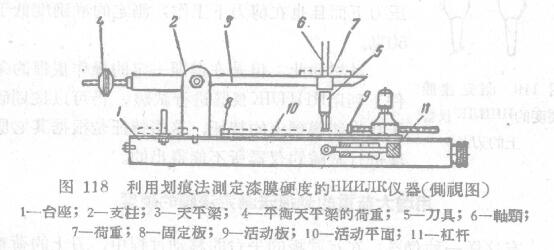

C.H,谢烈勃良尼科夫曾设计了一种带有使仪器活动面以常速运转的自动设备的仪器(图118),以划痕法测定漆膜的硬度。
上置天平梁3的支柱2被固定在台座1上。天平梁的一端有可移动的荷重4,而在另一端上则有一孔眼,在这孔中固定有刀具5。利用止动螺钉把刀具固定在图中所不的位置上。刀具的上方有放荷重7的轴颈6。活动面10上放置有两块板一固定板8及活动板9---把涂漆的样板固定在这两块板上。按压江杆11可以松开制动器使平面10移动,这就可能借弾簧而移动与活动平面相连结的滑块。为了缓和最初的震动井使运动比较均自,在活动面上装置有一减震器。
利用划痕法测定漆膜硬度的HNNJIK仪器
图119 测定漆膜硬度的HNNJIK仪器上的刀具进行试验时,将尺寸为90x120毫米的玻璃板涂上一层厚度为40(±4)µ的试料。当试料干燥,或经过技术条件所规定的时间后,.把样板放在活动平面0上夹在板8和9之间。荷重7的移动可使天平杆3与固定在其上的刀具5平衡。此后,在刀具的轴颈6上放置50克重的荷重7;将刀具小心地放在漆膜上并按下杠杆11使活动面10开始移动。然后观察刀具在漆膜上留下的痕迹,如果顺着刀移动的途径漆膜已完全被切穿到破璃板面,在这种情况下就可认为试验是完成了。刀具移动时首先通过的3毫米不考虑在内。如果刀没有把漆膜割穿达到破璃面,则应加上50克荷重井重复进行试验。
重复试验在不断增加荷重的情况下(每次增加50克)应一直进行到在刀割切的全程上漆膜完全被切穿至玻璃板为止。这一时刻就是试验完成了。
在测定完了时放在刀具轴颈上的荷重(以克计),就是被试漆膜硬度的标准。
在HnnJIK仪器上刀具的形状如图119所示。.刀的尖端是对着支柱,刀的尖锐度必须定期根据标准皮膜(天然亚麻热油)来进行检査,这种标准皮膜的硬度在干燥后72小时应为,150克。（相关仪器：干燥时间测定仪）
一方法虽然提供出关于漆膜硬度的实际概,-念,但同时还存有一些重大的缺点:这就是刀逐,渐磨钝因而必须定期磨刀,在测定硬而且脆的漆
膜时所得的结果显得过低,这是因为刀不便是在压力下而且也在剪力下工作;测定的准确度低干50克。
虽然如此,但是在遵照一定的操作规程的的条件下利用HNNJIK仪器进行试验，仍可以按划破法找出漆膜硬度的特征,这些特征是根据其它原理进行试验的仪器所不能得出的。
用增大荷重的划痕法测定漆膜的硬度
有这样一种仪器:在有试板的平台的移动过程中,刀上的荷重能逐渐地增大,利用这种仪器以划破法进行试验是很方便的。为此,可以利用图120所示的仪器。（相关仪器:划痕硬度计）
该仪器有活动台1,台上放置待试漆样2。图]19所示的刀具,以及具有一定磨锐角的坚硬矿物、唱机针等等都可作为划刀使用。在使用唱机针时,最好将针头磨到能形成直径为0.2毫米的面积。
刀具3应固定在活动的平衡红杆4上,杠杆则装置在活动台上。荷重(转子)5顺着红杆移动。荷重的移动是与台的移动联系着的,因此,.在试板移动时,荷重也随着向刀具移动,当靠近刀具时ll乃对刀具施加很大的压力。
在调整荷重的同时,可于移动样板的情况下,均匀地,从零直到荷重的整个重量来增加刀具上的压力。根据漆膜硬度的不同,而使用不同的荷重。
为了计算划破的重量,在漆膜上放一测量尺来测定漆膜被划破的刻度(由0计起),井把所得的数値乘上荷重的重量。
利用增大荷重测定漆膜的硬度
在愛沙尼亚科学院工业聞題研究所設計的仪器上以划痕法測定漆膜的硬度
里特索和兰德腊(爱沙尼亚苏维埃社会主又共和国科学院,工业问题研究所)曾根据前述原理,设计出一种借电动机带动活动台运转的仪器(见图121)。
由于以上情况可使刀具运转保持常速;试验的完成(漆膜被划破到底面)是由活动台的自行停住而确定的。
|
