新款OU1900笔式电磁超声腐蚀检测仪

来源: 作者:中国无损检测 人气: 发布时间:2024-10-08
摘要:一、产品简介 OU1900非接触式笔式电磁超声测厚仪是一款超小型的无需声耦合剂、非接触式测量的仪器,可实现常温及高温状态下用于测量钢管,钢板,棒和其他钢铁结构的厚度,以及铝和其它金属测厚。测量时不需要使用耦合剂,表面不用处理和整个操作的传感器和测试对

一、产品简介

OU1900非接触式笔式电磁超声测厚仪是一款超小型的无需声耦合剂、非接触式测量的仪器,可实现常温及高温状态下用于测量钢管,钢板,棒和其他钢铁结构的厚度,以及铝和其它金属测厚。测量时不需要使用耦合剂,表面不用处理和整个操作的传感器和测试对象之间的间隔可达4毫米, 防锈膜、盐沉积物或任何其他绝缘涂层油漆、清漆、搪瓷、塑料等)都可以作为操作间隙。
在传感器的斜度上,测试指标非常可靠,不像传统的厚度测量与压电转换器,要求固定传感器在特定位置。在本仪器中使用的特殊数据处理算法允许在金属各向异性、多个反射器和外部噪声等干扰因素的情况下得到正确测量厚度。由专家设计的算法有助于降低人为因素的影响,简化设备接口。

二、产品特点

1. 结构紧凑,超小体积,便于携带。贴合握感,强力吸磁,改善疲劳条件;
2. 可连接平板、手机,配备关联APP可实现WIFI连接,同步显示测量波形,也可以脱机工作,通过仪器上LED显示厚度,调节仪器;
3. 同时可选配RS485通讯盒;
4. 对粗糙、锈蚀严重表面无需打磨处理,可实现非接触式测量;
5. 专业算法程序支持,测量结果精确。不需要耦合剂,不需要打磨工件表面,允许被检测表面有油漆、包覆层和凹凸不平等;
6. 无需声耦合剂,可实现高温工件的测量,可实现高温报警、温度补偿;
7. 可对碳钢、铸钢、合金钢、不锈钢、铜、铝、钛等导体材料进行检测;
8. 适用于高温管道,锅炉,压力容器场合测厚,无需被测对象冷却测量提高工作效率,广泛用于石油、化工、冶金、造船、航空和航天等领域;
9. 内置锂电池,节点低功耗,可连续工作4-5小时;
10. 可选配小管径探头、高温探头、常温探头、B扫描探头、分体式小管径探头、分体式大提离探头、分体式高温探头、90°滑轮探头、定制化探头;

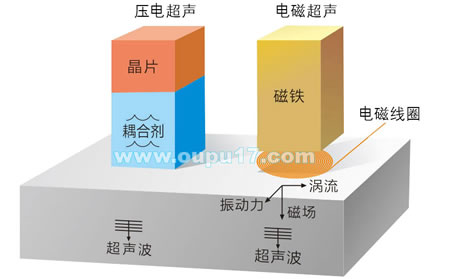

三、工作原理


四、技术参数

测量范围
1-250mm (测量范围由材料而定)
测量精度
工件厚度≤10mm 时,误差±0.05mm;
厚度>10mm 时,误差±(0.01+H/200)mm(H 为工件厚度值)
声速范围
1000-9999m/s
分辨力
0.01mm
最小曲率范围
8mm
接收增益范围
≤100dB
波形显示
正半波、负半波、全波、射频波、包络波
声波类型
剪切波(横波)
励磁方式
永磁铁,Br 小于13kGs
波形显示
全波、半波、射频波(软件中可快速调节)
最大提离
4mm,大提离探头6mm
操作换能器和倾斜角度
±25 度
高温探头工作温度范围
低碳钢(或其它铁磁性钢):-150 ~ +800℃,
奥氏体不锈钢(或其它非铁磁性材料):-150 ~ +150℃
常温探头
≤150℃、4MHz,主要用于检测细晶材料,如低碳钢、铝等
高温探头
低碳钢(或其它铁磁性钢):-150 ~ +800℃,
奥氏体不锈钢(或其它非铁磁性材料):-150 ~ +150℃
高温声速补偿
自动补偿
供电
内置锂电池,工作时间4-5小时
主机贮藏温度范围
0 ~ +40℃
主机正常工作温度范围
-10 ~+50℃
笔式主机尺寸
170×40×33mm
主机重量
250g(配常温探头)
