CDX-I便携磁粉探伤仪

来源: 作者:中国无损检测 人气: 发布时间:2024-03-29
摘要:一、概述 CDX-Ⅰ型多用磁粉探伤仪,除具有便携式机种一切优点外,还具有移动式机种的某些长处,仪器面板下部装有两个输出插座,可分别供给A型、D型探头和O型环探线圈所需的交直流电流。 F功能选配: A型探头:也称马蹄磁轭探头或角焊缝探头,活动关节

一、概述

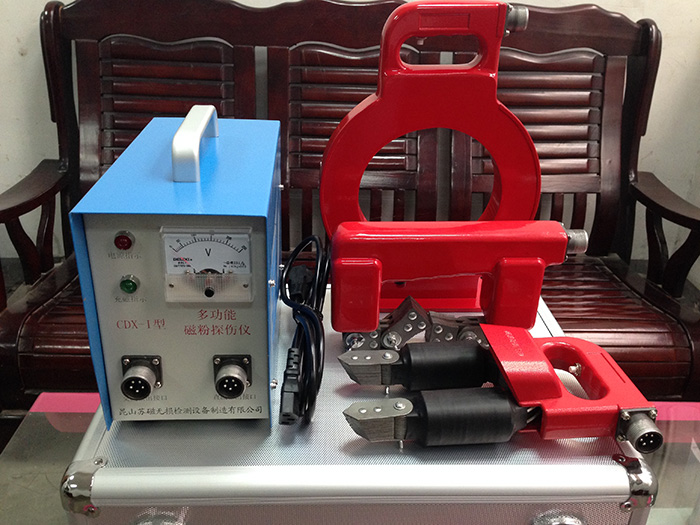

CDX-Ⅰ型多用磁粉探伤仪,除具有便携式机种一切优点外,还具有移动式机种的某些长处,仪器面板下部装有两个输出插座,可分别供给A型、D型探头和O型环探线圈所需的交直流电流。
F功能选配:
►A型探头:也称马蹄磁轭探头或角焊缝探头,活动关节斜面磁头,配有工作灯;对异形面、形状复杂工件探伤尤其适用.极距:20-160㎜;提升力:AC≥4.5㎏,DC≥18㎏;重量:2.0㎏。利用这种探头制成一台设备叫马蹄形磁轭探伤仪或角焊缝探伤仪,探头利用活关节使用范围广。
►D型探头:也称电磁轭探头,多种活动关节,磁化强度大。极距:60-220㎜,提升力:AC≥5㎏,DC≥18㎏;重量:2.5㎏.独立利用这种探头制成的设备叫电磁轭探伤仪,探头具有导磁高、磁化强度大等特点。
►O型探头:也称环形探头,内径:150㎜,中心磁场≥180Oe.重量:2.5㎏.独立利用这种探头制成一台设备叫环形探伤仪,它是利用线圈通电时产生强磁场的原理设计的,适用于轴棒类、管道类、叶片类等复杂工件的分段探伤或退磁。
本机采用可控硅触发电路,电子元件经严格筛选,整机经老化处理,故工作性能稳定可靠,故障率低。仪器输出为安全电压,对不允许进入高压设备探伤的场合更为合适。

二、主要技术指标
1、D型探头:
(1)提升力:AC≥5Kg  DC≥18Kg (无关节时)
(2)极距:50-200mm(可调)
(3)工作电流:≥8A
(4)工作电压:AC=38V、DC=10V
(5)重量:2.5Kg
2、A型探头:
(1)提升力:AC≥4.5Kg  DC≥18Kg
(2)极距:20-160mm(可调)
(3)工作电压:AC=38V、DC=10V
(4)重量:2.0Kg
3、O型探头:
(1)中心磁强:180Oe
(2)工作电压:AC=38V、DC=10V
(3)内径:150mm
(4)重量:2.8Kg
5、主机:
(1)电源:220V±10% 50Hz 5A
(2)外型尺寸:262×130×228mm
(3)重    量:6.0 Kg

三、基本配置
 1、CDX—I型主机                               1台
 2、探头                                         按客户需要定配
 3、电源线                                       1根
 4、输出线                                       1根
 5、保险丝  5A                                   2只
 6、高亮度照明灯泡  10W/12V                     1只
 7、合格证                                       1份
 8、保修单                                       1份

四、操作与维修
使用本仪器前请详细阅读本说明书,了解掌握仪器结构和技术性能,检查电源与本仪器要求是否相符,连接是否正确,正确无误后方可接通电源,初次使用或久藏复用前,应检查仪器是否完好。
操作步骤
将电源插头线与仪器电源插座接好,探头和输出插座连接好。
接通仪器电源开关,此时电源指示灯亮,仪器控制电路同时接通,伺服工作。
将探头和被检工件接触好,按下探头上的开关,这时仪器对工件呈磁化状态,工作灯亮。松开开关,则切断主回路电源,工件停止磁化。
停止使用时,关断仪器电源开头,切断电源。
故障检修
电源接通无指示、不工作,保险丝熔断、因短路或过载引起。
按下开关,探头工作,无工作指示,因工作指示灯损坏引起。
工作指示灯亮,探头不充磁,主电路或控制电路有故障。
接通电源,不按充磁开关即充磁,控制电路或双向可控硅坏。

五、注意事项
本仪器工作节拍:建议在长时间连续工作时:
充磁时间≤3秒,间息时间≥5秒。
在使用前应检查供电电压是否符合仪器要求,如过高或过低会损坏仪器或影响探伤效果。
使用时探头端面应与被检工件保持良好接触,然后再按下充磁开关,此时磁化效果最佳。
本仪器虽有很好的空载过流保护电路,但在使用时,应尽量避免空载工作,以减少产生不必要的温升。
本仪器可连续工作,如发现部分发热严重即停止使用,待查明原因后再使用。
仪器及附件应在清洁、干燥、无腐蚀环境中使用或存放。
在自行修理时,请注意机内高压危险。
按下充磁工作开关时,不可开关电源。
仪器外壳必须可靠接地。
发生电路故障如无法修理,请将仪器发回我厂服务中心。
