CDX-II便携磁粉探伤仪

来源: 作者:中国无损检测 人气: 发布时间:2024-03-28
摘要:一、概述 CDX-Ⅱ型多用磁粉探伤仪,除具有便携式机种一切优点外,还具有移动式机种的某些长处,仪器面板下部装有两个输出插座,可分别供给E型、A型、D型探头和O型环探线圈所需的交流电流。直流输出只可用于A型和D型磁轭探头对工件进行直流磁化,可

一、概述

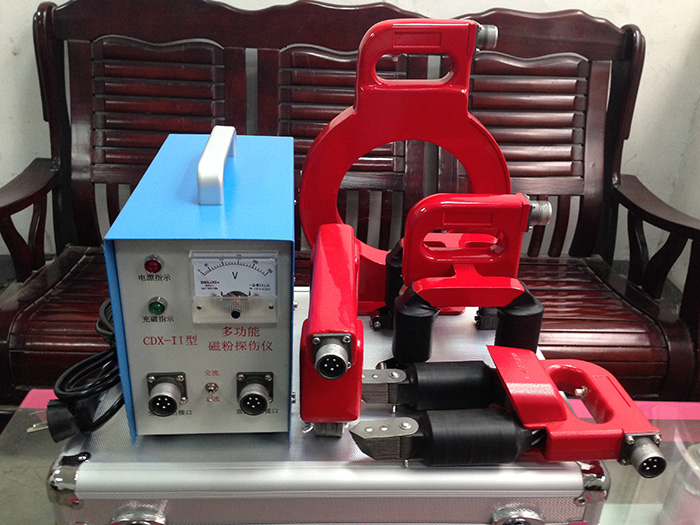

CDX-Ⅱ型多用磁粉探伤仪,除具有便携式机种一切优点外,还具有移动式机种的某些长处,仪器面板下部装有两个输出插座,可分别供给E型、A型、D型探头和O型环探线圈所需的交流电流。直流输出只可用于A型和D型磁轭探头对工件进行直流磁化,可选配E、D、O、A四种探头,直流检测时请将“交流  直流”拨档开关拨至直流档,此时直流输出航空插座可连接A或D型探头;交流检测时请将“交流  直流”拨档开关拨至交流档,此时交流输出航空插座可连接E、D、O、A型中的任一种探头。

1、E型探头:(即旋转磁场探头)
它能对各种焊缝和几何形状大的曲面,进行一次全方位探伤,不需要像D型、A型探头那样,对每一部位必须在互相垂直的方向上分二次探伤,因而提高了探伤速度,由于探头上装有工作照明灯,便于让探伤工在足够的光度下进行观察,探头装有滚轮,即方便操作又增加了速度。
2、D型探头:(即电磁轭探头)
它配有关节,可对平面、曲面工件进行交直流探伤。
3、A型探头:(即马蹄探头)
它可以对各种角焊缝、大型工件内外角进行交、直流局部探伤。
4、O型探头:(即环型线圈)
O型探头内部磁场强度高达180奥斯特,满足所有能放入线圈工件的周向裂纹检测,用它来检测工件的疲劳裂纹(疲劳裂纹均垂直于轴向)极为方便,用它还可对工件进行远离法退磁,对工厂中不慎磁化的工具、量具均可进行无损退磁。
本机采用可控硅触发电路,电子元件经严格筛选,整机经老化处理,故工作性能稳定可靠,故障率低。仪器输出为安全电压,对不允许进入高压设备探伤的场合更为合适。

二、主要技术指标
1、E型探头:
(1)提升力:≥12Kg
(2)极    距:110mm
(3)工作电流:≥7A
(4)探伤速度:6米/分
(5)工作电压:38V﹡2
(6)重量:3.0Kg
2、D型探头:
(1)提升力:AC≥5Kg  DC≥18Kg (无关节时)
(2)极距:50-200mm(可调)
(3)工作电流:≥8A
(4)工作电压:AC=38V、DC=9V
(5)重量:2.5Kg
3、A型探头:
(1)提升力:AC≥4.5Kg  DC≥18Kg
(2)极距:20-160mm(可调)
(3)工作电压:AC=38V、DC=9V
(4)重量:2.0Kg
4、O型探头:
(1)中心磁强:≥180Oe
(2)工作电压:AC=38V
(3)内径:150mm
(4)重量:2.5Kg
5、主机:
(1)电源:220V±10% 50Hz 5A
(2)外型尺寸:262×130×228mm
(3)重    量:7.0Kg

三、基本配置
 1、CDX—II型主机                              1台
 2、探头                                         1只
 3、电源线                                       1根
 4、输出线                                       1根
 5、保险丝  5A                                   2只
 6、高亮度照明灯泡  10W/12V                     1只
 7、合格证                                       1份
 8、保修卡                                       1份

四、操作与维修
使用本仪器前请详细阅读本说明书,了解掌握仪器结构和技术性能,检查电源与本仪器要求是否相符,连接是否正确,正确无误后方可接通电源,初次使用或久藏复用前,应检查仪器是否完好。
操作步骤
将电源插头线与仪器电源插座接好,探头和输出插座连接好。
接通仪器电源开关,此时电源指示灯亮,仪器控制电路同时接通,伺服工作。
将探头和被检工件接触好,按下探头上的开关,这时仪器对工件呈磁化状态,工作灯亮。松开开关,则切断主回路电源,工件停止磁化。
停止使用时,关断仪器电源开头,切断电源。
故障检修
电源接通无指示、不工作,保险丝熔断、因短路或过载引起。
按下开关,探头工作,无工作指示,因工作指示灯损坏引起。
工作指示灯亮,探头不充磁,主电路或控制电路有故障。
接通电源,不按充磁开关即充磁,控制电路或双向可控硅坏。

五、注意事项
本仪器工作节拍:建议在长时间连续工作时:
磁时间≤3秒,间息时间≥5秒。
在使用前应检查供电电压是否符合仪器要求,如过高或过低会损坏仪器或影响探伤效果。
使用时探头端面应与被检工件保持良好接触,然后再按下充磁开关,此时磁化效果最佳。
本仪器虽有很好的空载过流保护电路,但在使用时,应尽量避免空载工作,以减少产生不必要的温升。
本仪器可连续工作,如发现部分发热严重即停止使用,待查明原因后再使用。
仪器及附件应在清洁、干燥、无腐蚀环境中使用或存放。
在自行修理时,请注意机内高压危险。
按下充磁工作开关时,不可开关电源。
仪器外壳必须可靠接地。
发生电路故障如无法修理,请将仪器发回我厂服务中心。
