手持式粗糙度测量仪使用方法

来源: 作者:中国无损检测 人气: 发布时间:2024-10-08
摘要:一、概述 欧谱 OU1300 表面粗糙度仪 是适合于生产环境和移动测量需要的一种手持式仪器,它操作简便,功能全面,测量快捷,精度稳定,携带方便,能测量最新国际标准的主要参数,本仪器全面严格执行了国际标准并兼容美国、德国、日本英国等一些工业发达国家的


一、概述

欧谱OU1300表面粗糙度仪是适合于生产环境和移动测量需要的一种手持式仪器,它操作简便,功能全面,测量快捷,精度稳定,携带方便,能测量最新国际标准的主要参数,本仪器全面严格执行了国际标准并兼容美国、德国、日本英国等一些工业发达国家的标准。测量结果可以根据选定的测量条件计算相应参数,并在显示器上显示出全部测量参数和轮廓图形,也可以输出到打印机上及与PC机进行通讯。适用于金属与非金属工件;适用于机械加工制造业、检测、商检等部门粗糙度测量;平面、曲面、凹槽、小孔等复杂工件的粗糙度测量。

二、检测原理

OU1300表面粗糙度仪使用的是电感传感器,测量时,精密驱动机构带动传感器沿被测表面做等速直线滑行,传感器触针在被测表面上下位移,该位移使传感器电感线圈的电感量发生变化,从而在相敏检波器的输出端产生与被测表面粗糙度成比例的模拟信号,该信号经过放大及电平转换之后进入数据采集系统,DSP芯片对采集的数据进行数字滤波和参数计算,测量结果在液晶显示器上给出。
粗糙度仪原理

三、功能特点

1.兼容ISO、DIN、ANSI、JIS多个国家标准,用于金属与非金属加工表面粗糙度检测;
2.采用高速DSP处理器进行数据处理和计算,速度快,精度更高;
3.大量程,多参数Ra,Rz,Rq,Rt,Rp,Rv,R3z,R3y,RzJIS,Rsk,Rku,Rsm,Rmr;
4.机电一体化设计,体积小、重量轻、使用方便;
5.采用DSP芯片进行控制和数据处理,速度快,功耗低;
6.128×64 OLED点阵显示器,数字/图形显示;高亮无视角;
7.可靠防电机走死电路及软件设计;
8.内置锂离子充电电池及充电控制电路,容量高、无记忆效应;
9.剩余电量指示图标,显示充电过程,可随时了解充电程度。
10.连续工作时间大于20小时
11.大容量数据存储,可存储100组原始数据及波形。
12.具有自动休眠、自动关机等节电功能
13.显示测量信息、菜单提示信息、错误信息及开关机等各种提示说明信息;
14.全金属壳体设计,坚固、小巧、便携、可靠性高。
15.中/英文语言选择;
16.实时时钟设置及显示,方便数据记录及存储。
17.可选配曲面传感器、小孔传感器、测量平台、传感器护套、接长杆等附件。
18.可连接电脑和打印机;

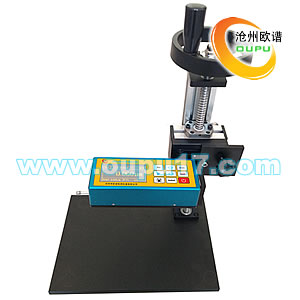

粗糙度仪支架
可选测量平台尺寸:260×180×12 mm


二、粗糙度仪技术参数
显示器
128×64 OLED
测量参数
Ra、Rz、Rq, Rt, Rp, Rv, R3z, R3y, RzJIS, Rsk, Rku, Rsm, Rmr
测量范围
Ra、Rq: 0.005μm ~16μm
Rz、R3z、Ry、Rt、Rp、Rm: 0.02μm~160μm
Sk: 0~100% / S、Sm:1mm / tp:0~100%
示值精度
0.001
示值误差
±7%
示值变动性
<6%
传感器







测量原理
位移式差动电感
半径
5μm
材料
金刚石
测力
4mN(0.4gf)
角度
90°
纵向半径
40mm
最大驱动行程
17.5mm/0.7inch
最小驱动行程长度
1.3mm/0.052inch
取样长度 l(任选)
0.25mm,0.8mm,2.5mm
评定长度
1L~5L可选(L为取样长度)
驱动速度

测量时
当取样长=0.25mm时,   Vt=0.135mm/s
当取样长度= 0.8mm时,   Vt=0.5mm/s
当取样长度= 2.5mm时,   Vt=1mm/s
返回时
Vt=1mm/s
分辨率
0.001μm   当测量值 <10μm时
0.01μm   当 10μm≤测量值<100μm时
0.1μm   当 测量值 ≥100μm
测量轮廓
粗糙度,波纹度,原始轮廓
图形
支撑率曲线,粗糙度轮廓,直接轮廓
滤波方式
RC、PCRC、Gauss、ISO13565四种
存储
100组原始数据
数据接口
USB 2.0
电源
内置锂离子充电电池 1块
工作环境
温度:0-50℃
湿度:< 85% RH
外形尺寸
140×55×40mm
净重
约400g
标准配置

主机、标准传感器、校准样板、传感器保护套、调节支架

电源适配器、资料、仪器箱


四、仪器选型指南

产品图片
OU1100
OU1200
OU1300
测量参数
Ra、Rz、Rq、Rt
Ra,Rz=Ry(JIS),Rq,Rt=Rmax,Rp,Rv,R3z,
R3y,RzJIS,Rs,Rsk,Rku,Rsm,Rmr
Ra、Rz、Rq, Rt, Rp, Rv, R3z, R3y, RzJIS, Rsk, Rku, Rsm, Rmr
测量范围
Ra:0.05~10.00μm
Ra:0.005~16.00μm
Ra:0.005~16.00μm
示值精度
0.01μm
0.001μm
0.001μm
示值误差
≤±10%
≤±7%
≤±7%
示值变动性
<12%
<7%
<6%
精度等级
民用
民用
军工
传感器类型
压电晶体
位移式差动电感
位移式差动电感
测量轮廓
图形
滤波方式
存储
通讯
可选探头
曲面传感器、小孔传感器、测量平台、
传感器护套、接长杆等

F1镀层测厚仪探头

直角探头
  OU-001标准传感器
  使用OU-001标准传感器,可测量平面、圆柱表面粗糙度,测量孔内表面时, 孔径最小为5mm,深度最大为22mm。
  OU-002曲面传感器
  使用OU-002曲面传感器,可测量曲率半径大于3mm的凹凸曲面工件 的表面粗糙度, 也可测量适合的平面、柱面,配合测量平台使用。

 OU-003小孔传感器
  使用OU-003小孔传感器,可测量孔径大于2mm的孔内表面粗糙度, 最大深度为9mm,也可测量平面、柱面。

高精度涂层测厚仪探头
  OU-004沟槽传感器
  使用OU-004沟槽传感器,可测量槽宽大于2mm,槽深小于3mm的沟槽;或者高度小于3mm的台阶的表面粗糙度,也可测量平面、柱面, 配合测量平台使用。
  OU-005深槽传感器
  使用OU-005深槽传感器,可测量槽宽大于3mm,槽深小于10mm的沟 槽;或者高度小于10mm的台阶的表面粗糙度,也可测量平面、柱面, 配合测量平台使用。
OU-006探头加长杆/延长杆
专用于深孔内部表面粗糙度的测量,可以延长50mm,最多可以加2根,也就是可以测深度100mm以内的内孔表面粗糙度。需要配合测量平台进行测量。



OU-007小测量平台
粗糙度仪测量平台(小平台)丝杠升降,重量轻,

方便移动,用来测量形状较小的工件,

可提高测量精度。

OU-008大理石测量平台
  齿条升降,立柱可以随意转动,用来测量不容易放置的工件,可提高测量精度。
花岗岩平台工作面精度:00级(平面公差值3μm) 花岗岩平台大小尺寸:400mm×250mm×70mm
垂直升降高度:270mm 垂直升降微调量:20mm
