电火花检测电压是多少

来源: 作者:中国无损检测 人气: 发布时间:2024-03-28
摘要:一、功能及用途 沧州欧谱 OU-D3型 电火花检漏仪 是用来检测油气管道、电缆、搪瓷、金属贮罐、 船体等金属表面防腐绝缘层的施工质量、老化、腐蚀的微孔、气隙的一种专用检测设备。 广泛应用于油、气田防腐绝缘厂,油建公司管道安装队,石油储罐建设部门的防腐


一、功能及用途

沧州欧谱OU-D3型电火花检漏仪是用来检测油气管道、电缆、搪瓷、金属贮罐、 船体等金属表面防腐绝缘层的施工质量、老化、腐蚀的微孔、气隙的一种专用检测设备。
· 广泛应用于油、气田防腐绝缘厂,油建公司管道安装队,石油储罐建设部门的防腐质量监理部门的质量技术监督;
· 应用于燃气公司,自来水公司的金属管道的防腐质量检测;
· 造船厂、石化厂、军工厂、机械厂、搪瓷厂及大型桥梁工程建设单位的涂敷防腐质量检测;
· 管道运输企业,防腐层老化程度检测及大修涂敷质量检测。

二、特点

1、体积小,质量轻,降低检测人员野外工作劳动强度。
2、微电子一体化高压发生器,克服静电现象;



3、采用数字显示,提高输出精度;

4、开机自检功能;

5、防静电,高压误输入等防护系统;

6、线路采用模块化结构,三防设计,大大提高仪器野外使用的寿命和可靠性。


三、电火花检漏仪检测原理

金属表面绝缘防腐层过薄、漏铁及漏电微孔处的电阻值和气隙密度都很小,当有高压经过就形成气隙击穿而产生火花放电,给报警电路产生一个脉冲信号,报警器发出声光报警,根据这一原理达到防腐层检漏目的。




四、技术参数

测量范围
0.05-18mm(环氧煤沥青 石油沥青)
输出电压
0.5-30KV
供电电压
DC12V
报警
蜂鸣器报警
功耗
<6W
体积
220×130×88mm
重量
主机1.6kg
标准配置
主机、探棒、探杆、直探刷、管道口探刷、地线夹、电源线、
包装箱、高压棒连接线、保险管、充电器、随机文件



五、检测电压附表

防腐材料
防腐层厚度(mm)
检测电压(kv)
备注
环氧煤沥青



0.2
4-5KV或自定



如有标准应根据标准执行








0.4
0.6
0.8
石油沥青




2
11
3
15
5.5
18
7
20
9
24
聚乙烯胶带
根据:3249TC=V公式换算
V:电压、TC:防腐层厚度 按SY4014-92验收规范标准执行
搪玻璃
视经验确定检测电压 一般为8KV-20KV
其它防腐材料
根据设计部门的设计检测电压或材料本身的绝缘性而定

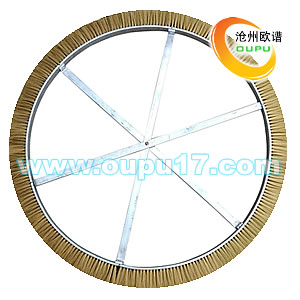

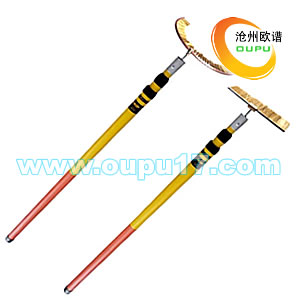

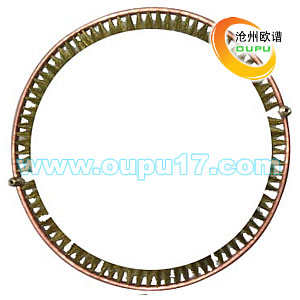

六、订做各种探刷

直探刷
管道口探刷
加长探刷连接线缆
管道口探刷
加长直探刷

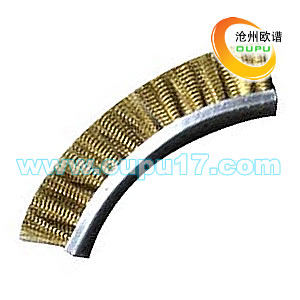

外壁弧形探刷
内壁弧形探刷

内壁弧形探刷

大管道内壁探刷
常规管道内壁探刷
小管道内壁探刷
大管道外壁探刷
常规管道外壁探刷
小管道外壁探刷
