全自动水浸超声C扫描系统的工作原理、组成和应用

来源:未知 作者:中国无损检测 人气: 发布时间:2022-05-14
摘要:随着我国对航空、航天产品、铁路等领域质量要求的提高,人们开始研究一种高速度、高精度且智能化的检测手段。其中以水浸超声检测系统为代表的检测手段得到了广泛应用。 水浸超声检测的原理是将探头和试件全部或部分浸于水中,以水作为耦合剂,超声波通过税进

随着我国对航空、航天产品、铁路等领域质量要求的提高,人们开始研究一种高速度、高精度且智能化的检测手段。其中以水浸超声检测系统为代表的检测手段得到了广泛应用。

    水浸超声检测的原理是将探头和试件全部或部分浸于水中,以水作为耦合剂,超声波通过税进入试件进行检测的技术。其中根据探头的种类可分为A扫描、B扫描和C扫描,A扫描主要用于快速普查缺陷,B扫描采用数字成像技术,C扫描采用图像处理技术。

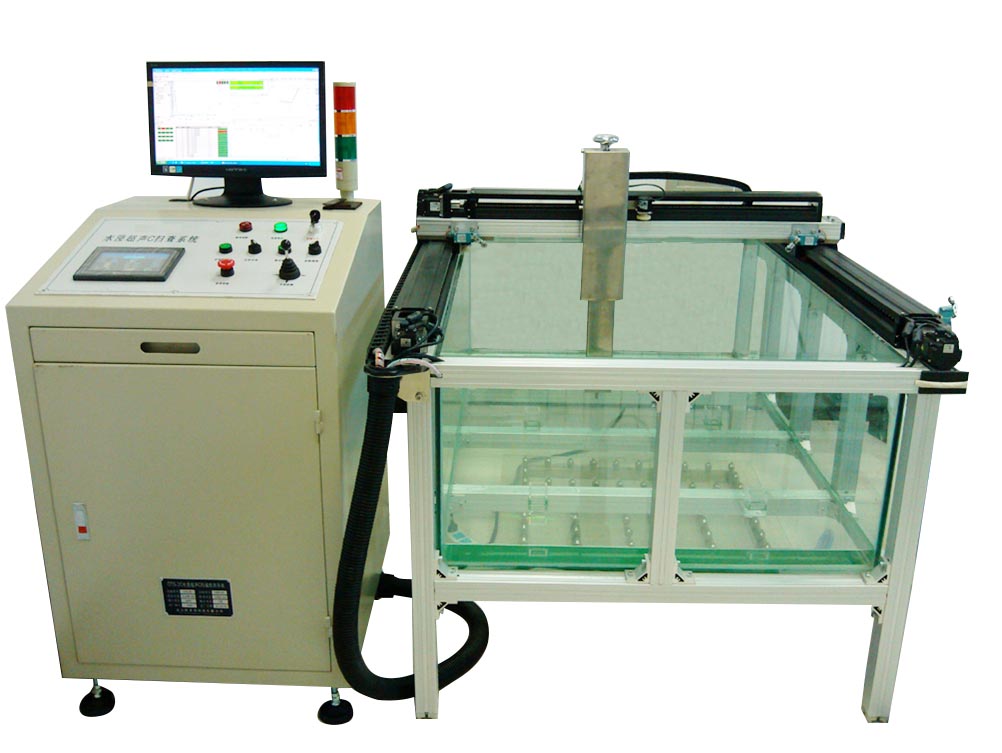

    沧州欧谱水浸超声检测系统具有以下优越性:

   (1)探头和试件不接触,超声波的发射和接收都比较稳定。

   (2)通过调节探头角度,可方便地改变探头发射的超声束的方向,从而很容易地实现斜射声束检测,以及沿曲面或不规则表面进行的扫查,对于获得不同取向缺陷的最大回波高度也是有利的。

   (3)由于表面回波宽度比发射脉冲宽度窄,可缩小检测盲区,从而可检测较薄的试件。

   (4)由于探头不直接接触试件,探头损坏的可能性较小,探头寿命长。

   (5)便于实现聚焦声束检测,满足高灵敏度、高分辨率检测的需要。

   (6)探头可以在机械系统驱动下运行,便于实现自动检测,减少影响检测可靠性的人为因素。

     使用超声水浸自动化检测系统来代替传统的手动扫描方式时,应该满足两个条件:一是保证被检测件的整个检查区有足够的声束覆盖以避免漏检;二是扫查过程中声束入射方向始终符合预定的要求。
