WKX-5 便携式看谱镜

来源: 作者:中国无损检测 人气: 发布时间:2024-10-08
摘要:一.简单原理: 把仪器电极与被测工件间的尖端放电所产生的电弧作为光源,通过仪器中的光路统,将光源分光后成像于肉眼能分辨的位置上,形成按波长次序排列的各色光谱线,而每一种金属元素都有其特定的光谱线,且其明暗程度与其含量有关,所以通过看谱镜就能

一.简单原理:

把仪器电极与被测工件间的尖端放电所产生的电弧作为光源,通过仪器中的光路统,将光源分光后成像于肉眼能分辨的位置上,形成按波长次序排列的各色光谱线,而每一种金属元素都有其特定的光谱线,且其明暗程度与其含量有关,所以通过看谱镜就能确定某种金属元素的存在,并根据亮度判断其大概含量。

 二.仪器用途:

1. 鉴别金属中合金元素Cr W Mn V Mo Ni Co Ti Al Nb Zr Cu等;

2. 快速鉴别合金钢,不锈钢牌号;

3. 快速鉴别并区分混合在一起的合金钢与其它金属材料

4. 对于非金属元素如:C. P. S等由于含量较低激发不稳定,故比较难分辨。

本仪器简单易学,操作方便,一般有目的性的几种元素的鉴定只需学习两小时左右即可掌握。被广泛的应用于航空航天业,发电厂,锅炉行业,热处理厂,阀门管件,冶炼,不锈钢,机械制造及废料场所。
名称:

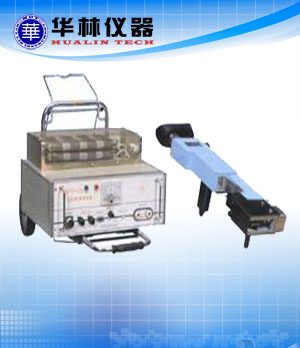

WKX-5型携带式看谱镜
规格:
640×190×180
型号
WKX-5
简单描述:

    本仪器适用与在工作现场或实验室对黑色金属有色金属进行快速定性半定量分析.是快速鉴别金属材质,控制区分混料,确定元素种类的理想设备.广泛用于分析钢铁及有色金属.

主要特点:

结构轻巧,使用便利,分析可靠,经济实用.外设检测窗,光谱稳定,视场宽大.

 主要技术指标:

波长范围                                             390~700nm

分辨本领                                           0.05~0.11nm

 目视可分辨如下线对

                                           Fe:613.66与613.77nm

                                           Fe:487.13与487.21nm

                                           Mn:476.59与476.64nm

 看谱镜体积: 640×190×180      重量:4kg

分析主要元素:

钢    中:Cr W Mn V Mo Ni Co Ti Al Nb Zr Si Cu

铜合金中:Zn Ag Ni Mn Fe Pb Sn Al Be Si

铝合金中:Mg Cu Mn Fe Si Sn


名称:
WJJ-68(22)型交流电弧发生器
规格:
400×325×200
型号:
WJJ-68(22)
简单描述:

WJJ-68型,WJJ-22型交流电弧发生器为适应其室外现场分析使用特点,在结构上尽量考虑到缩小体积,减轻重量,移动方便和操作安全可靠的要求,采用了高导磁率的材料做隔离变压器和高压变压器小型仪器车使本仪器移动方便,同时分析电极接触式样的一端处于地电位,辅助间隙调节手柄接地,这就满足了操作安全,重量轻和移动方便的要求。为使用可靠把限流电阻单独装在仪器箱盖上,同时又采用散热条件好的丝型电阻,这样即改善了电阻器的散热条件,又保证了其它元器件不受高温烘烤,太高了仪器实用寿命。

WJJ-68型,WJJ-22型交流电弧发生器,体积小重量较轻,适合室内外工作,可为国内各种型号的看谱镜配套使用,具有消耗能量小,激发能量强的特点,操作方便,性能可靠,为便于现场使用方便,本仪器安装在仪器车上,移动很方便。



仪器的参数

相数                                          单项

电压                                          220伏

频率                                          50赫

高压变压器次级电压                            3000伏

电弧电流                                      5安

最大电弧起弧距离                              4mm

重量/体积 WJJ-22型                            23公斤               420×350×230

重量/体积 WJJ-68型                            20公斤               400×325×200
