超声波探头选用-钢带/钢板分层超声检测(SY/T 6423.5-1999)

来源: 作者:中国无损检测 人气: 发布时间:2024-10-08
摘要:SY/T 6423.5-1999 石油天然气工业 承压焊接钢管无损检测方法 焊接钢管制造用钢带/钢板分层缺欠的超声波检测适用于公称壁厚大于或等于 4.0 mm 的钢带/钢板的检测。由于受制造工艺的限制,本标准规定的检测方法是以对产品表面的统计扫查为基础的。 超声波探头
SY/T 6423.5-1999 石油天然气工业 承压焊接钢管无损检测方法 焊接钢管制造用钢带/钢板分层缺欠的超声波检测适用于公称壁厚大于或等于 4.0 mm 的钢带/钢板的检测。由于受制造工艺的限制,本标准规定的检测方法是以对产品表面的统计扫查为基础的。

超声探头选用

4.4 从垂直于扫查方向测量,每个晶片的最大宽度应为 30 mm。

       注 4:对探头装置内具有不同尺寸晶片的 TR 探头,应采用尺寸最小的晶片计算覆盖范围。

附录 A  确定分层缺欠尺寸的手动超声波扫查程序

A 1  范围

       本附录涉及采用手动超声波脉冲反射法扫查钢带/钢板已确定分层可疑区域范围的检测程序,该可疑区域是在钢带/分层缺欠的自动/半自动检测过程中发现的。
       在仲裁是,即制造厂与购方或购方代表对检测出的分层缺欠的范围和个数的评定发生争议时,应采用本程序。
       本程序规定了测量尺寸的详细方法,以确定钢带/钢板中分层缺欠的范围和个数。

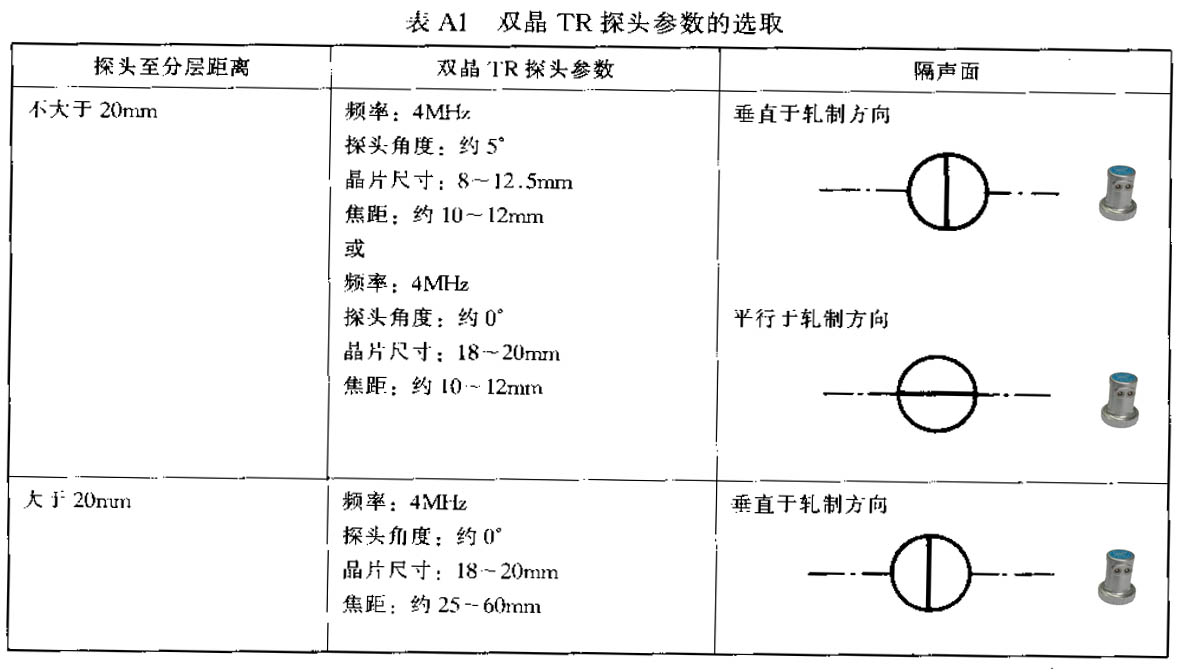

A 4.3  用于手动确定分层可疑区域的双晶 TR 探头应按照表 A1 的规定选取。
