精准化验利器：金相切割机高效工作原理全解析

精准化验利器：金相切割机高效工作原理全解析

金相切割机作为材料科学领域的关键设备，其高效工作原理直接决定了金相试样的制备质量。以下从核心部件、工作过程、技术优势三方面进行全解析：

一、核心部件与工作机制

1.    切割系统

o    切割片：采用金刚石、碳化硅或氧化铝材质，根据材料硬度选择。例如，金刚石切割片适用于超硬合金，树脂砂轮片可切割软金属（如铜、铝）及硬金属（如淬火钢）。

o    驱动电机：提供高速旋转动力（转速200-3000 rpm），通过摩擦力与压力实现切割。

o    进给机构：电动或手动控制切割速度（0.01-0.5 mm/s），确保切割精度。

2.    冷却系统

o    循环冷却液：由切削液和水按比例混合，带走切割热量，避免试样过热导致金相组织改变。

o    冷却方式：包括喷淋式、浸泡式等，确保切割区域充分冷却。

3.    夹具与防护装置

o    精密夹具：固定样品，确保切割稳定性。

o    透明护罩与急停按钮：保障操作安全，防止冷却液飞溅和切割片碎裂伤人。

二、高效工作过程

1.    样品固定

o    使用夹具将样品固定在工作台上，确保切割过程中样品不抖动。

2.    参数设置

o    根据材料硬度调整切割片转速和进给速度。例如，切割硬质合金时需降低进给速度，增加冷却液流量。

3.    切割执行

o    启动切割片，缓慢进刀，避免突然压力导致样品破裂。切割过程中，切割片与样品摩擦产生热量，冷却液实时冷却。

4.    后处理

o    切割后的样品需经镶嵌、研磨、抛光，最终腐蚀显示显微组织，完成金相试样制备。

三、技术优势与典型应用

1.    高精度切割

o    切割面平整度和垂直度可达微米级别，满足高精度金相观察需求。例如，沧州欧谱可在X、Y、Z三个方向上自动定位，确保切割精度。

2.    广泛适用性

o    适用于各种金属、非金属材料的金相试样制备，包括钢铁、铝合金、铜合金、硬质合金、高温合金、陶瓷、玻璃等。

3.    智能化操作

o    现代金相切割机配备触屏控制系统，支持编程、存储和加载切割参数。例如，LC-200XP自动高速精密切割机提供多种切割模式选择，提高切割效率。

4.    安全与环保

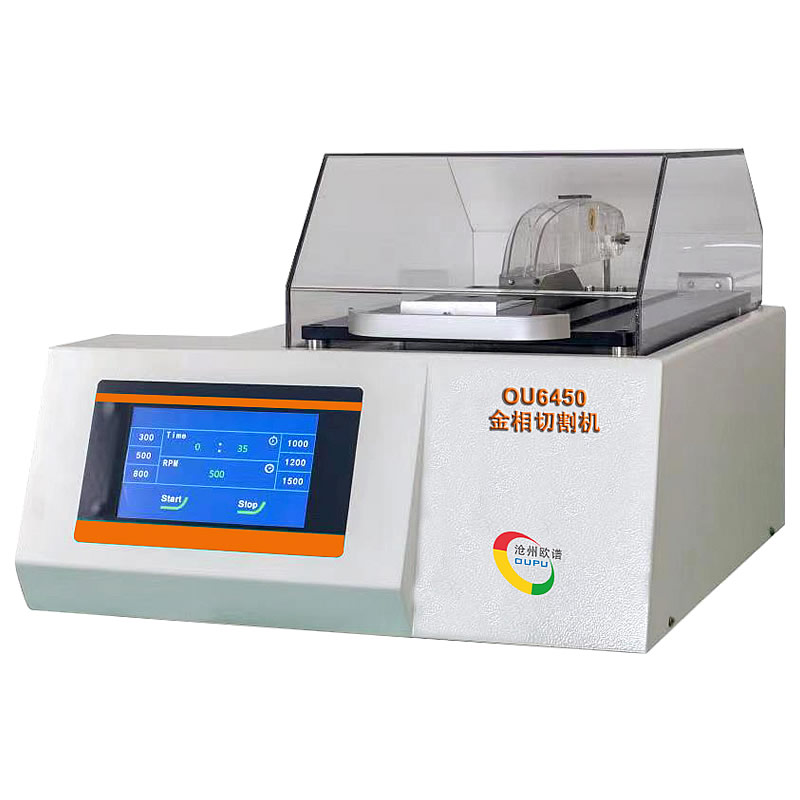

o    封闭式切割室和高效过滤系统减少粉尘排放，冷却液循环使用降低废液产生。例如，OU6435金相切割机配备透明防护罩和可拆卸冷却液槽，操作安全且环保。
