笔式电磁超声腐蚀检测仪

来源:未知 作者:中国无损检测 人气: 发布时间:2018-09-25
摘要:一、产品简介 C-00426非接触式笔式测厚仪用于测量钢管,钢板,棒和其他钢铁结构的厚度,以及铝和其它金属测厚。测量时不需要使用耦合剂,表面不用处理和整个操作的传感器和测试对象之间的间隔可达4毫米, 防锈膜、盐沉积物或任何其他绝缘涂层(油漆、清漆、搪瓷、


一、产品简介

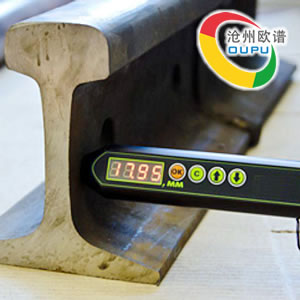

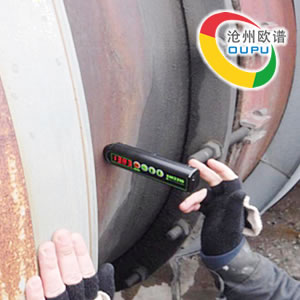

C-00426非接触式笔式测厚仪用于测量钢管,钢板,棒和其他钢铁结构的厚度,以及铝和其它金属测厚。测量时不需要使用耦合剂,表面不用处理和整个操作的传感器和测试对象之间的间隔可达4毫米, 防锈膜、盐沉积物或任何其他绝缘涂层油漆、清漆、搪瓷、塑料等)都可以作为操作间隙。
在传感器的斜度上,测试指标非常可靠,不像传统的厚度测量与压电转换器,要求固定传感器在特定位置。在本仪器中使用的特殊数据处理算法允许在金属各向异性、多个反射器和外部噪声等干扰因素的情况下得到正确测量厚度。由专家设计的算法有助于降低人为因素的影响,简化设备接口。

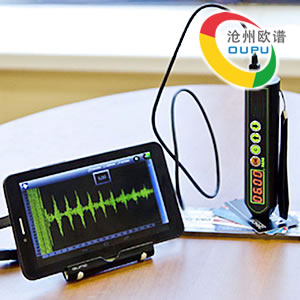

与平板电脑、智能手机或基于Android 操作系统的其他设备,该仪器成为一个先进的探伤仪,允许用户存储和显示A、B 型,操作门,选择厚度测量模式,信号处理参数等。
如果连接平板电脑、智能手机或其它任何Android 设备,测厚仪可以作为一个现代无损检测装置,适用于A、B 型显示和保存,也有机会与闪光灯,选择厚度测量模式,信号处理参数等。

二、产品特点

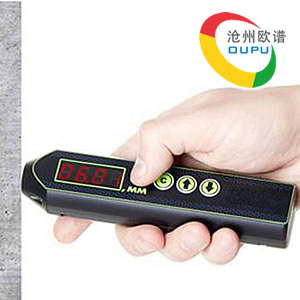

1. 仪器为笔式外形和平板电脑组成,具有A 扫描、B 扫描两种功能,具有测厚和探伤功能。
2. 检测过程中不不需要打磨工件表面,不需要耦合剂;
3. 仪器采用电磁超声原理,探头和仪器为一体机,探头可快速更换,探头和主机为螺纹链接;

三、工作原理



四、技术参数

测量范围
2mm-60mm
测量精度
0.01mm
声速范围
1000-9999m/s
最小曲率范围
9mm
接收增益范围
0-100dB
频率范围
3.5-5.5MHz,步进值为0.1MHz,在软件中可以快速选择
声波类型
剪切波(横波)
励磁方式
永磁铁,Br 小于13kGs
波形显示
全波、半波、射频波
最大提离
4mm
操作换能器和倾斜角度
;±25 度
供电
内置锂电池供电,连续工作时间≥5小时,间隔工作时间不小于24小时
测厚模式
(1) 全自动测量模式,一键测量,无需人为干预;
(2) 半自动测量模式,一键切换;
(3) 全手动测量模式,一键切换。
通讯接口
Micro USB、Mini USB
笔式主机尺寸
163X39X32mm
主机重量
≤600g
标准配置
包含笔式主机、平板电脑、专用软件、外置软件、充电器、U盘、数据线、主机保护套、校准试块、仪器箱
