HSPA20-E型 多功能相控阵超声波检测仪

来源:未知 作者:中国无损检测 人气: 发布时间:2019-11-19
摘要:产品概述 HS PA20-E型 多功能相控阵超声波检测仪 高清分辨率,高屏占比(19201200) 分组扫查功能,支持双相控阵+TOFD同屏扫描 HS PA20 -E 性能特点 64接收/32激发通道,32通道并行数模转换,实时相位控制; 相控阵、TOFD、A扫一体工作,按键切换,自由验证

产品概述

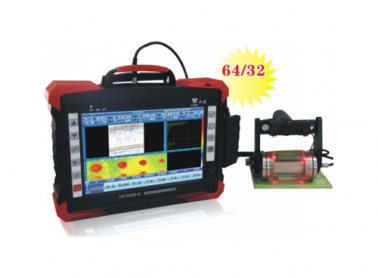

HS PA20-E型 多功能相控阵超声波检测仪
高清分辨率,高屏占比(1920×1200)
分组扫查功能,支持双相控阵+TOFD同屏扫描

HS PA20 -E 性能特点
→64接收/32激发通道,32通道并行数模转换,实时相位控制;
→相控阵、TOFD、A扫一体工作,按键切换,自由验证,缺陷无处逃;
→全新流程化操作模式,易学易用,图像轻松扫;
→多种工件结构模拟功能,缺陷显示直观又明了;
(适用于平板焊缝、“T”型焊缝、角接焊缝、管道焊缝、锻件、板材、车轴、轮辋等工件检测)
→具备焊缝模型CAD导入仿真功能;
→内置扇扫焊缝翻转功能;
→支持线性扫描,串行扫描,扇形扫描,双晶一发一收扫描,二维聚焦扫描多种扫描方式;
→具备耦合监控功能;
→具备C扫区域定显功能;
→高达60Hz 显示刷新率,图形动态效果更佳;
→全角度的DAC曲线制作及补偿功能;
→全程动态聚焦,聚焦性能更好;
→具备高度闸门、声程闸门自动报警功能,缺陷判别更快捷;
→支持编码器全程扫查记录。

软件功能:
→通用功能:
1.S扫图像翻转
2.聚焦声线仿真功能,覆盖众多工件模型
3.全角度TCG补偿、DAC曲线
4.耦合监视报警
5.屏幕一键截图和报表功能

→特殊功能:
1.双侧小径管
2.风电变桨轴承
3.TKY对接焊缝
4.相控阵+TOFD一体扫查
5.风电法兰,叶片检测
6.中径管单侧扫查
7.2X16双晶检测

→适用特点:
1.双侧小径管
2.TKY对接焊缝
3.链式扫查器中径管
4.铁轨探伤检测
5.各类工件模型仿真

仪器参数:
→屏幕尺寸 :10.1英寸
→屏幕参数 :24位真彩色
→屏幕分辨率:1920X1200
→数据存储 :64GB
→扩展接口 :USB2.0×2,VGA×1
→编码器接口:2个
→报警器:1个
→工作温度 :-10℃-45℃
→储存温度 :温度-20-65℃
→供电方式 :AC220/DC15V/Bat11.1V
→续航时间 :8小时
→机壳材质 :金属

相控阵参数:
→通道数:64/32
→系统带宽 :0.5-15MHz(-3dB)
→数字化频率:100MHz 8bit
→数字采样点:8192
→数字平滑平均:16
→S扫线数 :256
→刷新率:60Hz
→延迟精度 :2.5ns
→检波方式 :正检,负检,全检,射频
→发射延迟范围 :0-20us
→发射电压:50V-150V
→脉冲宽度:30ns-500ns(步进≤5ns)
→脉冲激发方式:负方波
→增益范围:0-80 dB
→增益步进 :0.1 dB
→数字增益 :0-30 dB
→DAC:16点
→TCG:16点
→动态聚焦 :接收动态聚焦
→扫查图像 :A/C/D/S/L/3D


软件功能:
→通用功能:
1.S扫图像翻转
2.聚焦声线仿真功能,覆盖众多工件模型
3.全角度TCG补偿、DAC曲线
4.耦合监视报警
5.屏幕一键截图和报表功能

→特殊功能:
1.双侧小径管
2.风电变桨轴承
3.TKY对接焊缝
4.相控阵+TOFD一体扫查
5.风电法兰,叶片检测
6.中径管单侧扫查
7.2X16双晶检测

→适用特点:
1.双侧小径管
2.TKY对接焊缝
3.链式扫查器中径管
4.铁轨探伤检测
5.各类工件模型仿真


TOFD模块参数:
→通道数:2对TOFD(2发2收)
→系统带宽:0.5-15MHz(-3dB)
→数字化频率 :100MHz 10bit
→数字采样点:1024
→数字平均:16
→重复频率:100Hz-1KHz
→刷新率:60Hz
→检波方式 :正检,负检,全检,射频
