OU1850超声波测厚仪_测厚_无损检测网

OU1850超声波 测厚仪又叫超精密超声波测厚仪，AB扫超声波测厚仪

一、概述

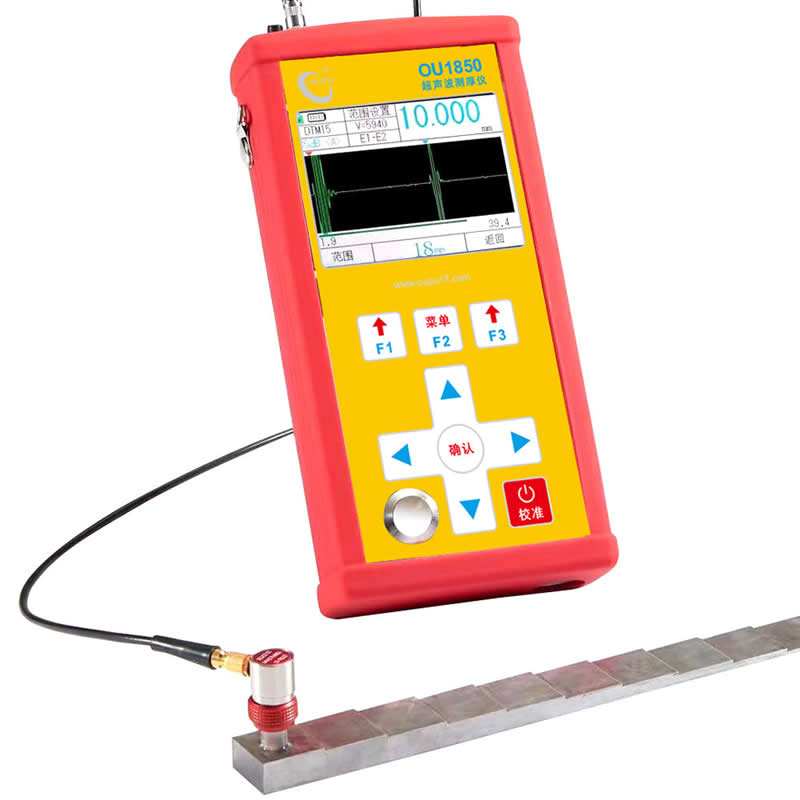

OU1850是一款带A/B扫描的新型手持式高精度数字超声波测厚仪，采用脉冲反射超声波测厚原理，适用于能使超声波以一恒定速度在其里面传播，并能从其背面得到反射的材料厚度的测量。测量分辨率达0.001mm，测量范围薄至0.12mm(钢),可以有效穿越涂层干扰。
本产品可对板材和加工零件做准确测量，另一重要方面是可以对生产设备中管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度。可应用于石油、化工、冶金、造船、航空航天、能源等各个领域。适合测量金属（如钢、铸铁、铝、铜等）、塑料、陶瓷、玻璃、树脂、玻璃纤维及其他超声波的良导体的厚度。本产品符合JJF 1126-2004《超声波测厚仪校准规范》标准。

二、主要特点

●具有A-扫描模式，B-扫描模式，数值显示模式；
●测量范围宽，采用独有的“多重回波”技术，可以实现超薄件的测量，最小测量厚度0.12mm（钢）；
●高精度测厚，最高测量分辨率可达0.001mm；重复分辨率可达±0.002mm；
●具有穿透涂层和回波到回波测量功能，用于测量表面带有漆层和涂层的材料；
●根据材料声速不同可以检测部分复合材料上的涂层和和漆层，可以同时测量10个以上的多层材料各层厚度，同一回波下切换显示各层厚度值；
●多种测量：MB-E，I-E，E-E，ME-E模式满足对常规厚工件测量;THIN模式对薄件测量；
●数值模式包括常规厚度值模式、差值/缩减率模式和最值模式；
●增益模式：自动增益/手动增益；
●可设置手动关机与自动关机，带节能功能；
●支持多种探头，包括双晶探头和单晶探头，最高支持20Mhz高频探头；
●支持大容量存储，可同时存储10万个厚度值，500组A扫描波形和500组B扫描波形；
●超大3.5寸彩色TFT-LCD显示屏，320×240高清(QVGA)分辨率；
●具有多种校准方式，支持一点校准、多点校准和手动校准模式，可以同时校准声速和探头零位；支持V声程校准；
●公英制转换；毫米和英寸可切换单位；
●支持中文和英文显示；

三、技术参数

探头类型	单晶/双晶
测量范围	0.12–2500mm (涂层测量最薄20um) 取决于所用探头、被测材料及表面情况
示值误差	±0.005mm（＜10mm）
示值误差	±0.1%（≥10mm）
重复性误差	±0.001mm（自测）
示值稳定性	采用过零点和多重回波技术，保障厚度测量值不受回波强度材料衰减系数、增益和闸门高度影响，具有高测量稳定可靠性
测量频率	4Hz、8Hz、16Hz
分辨率	0.1mm、0.01mm、0.001mm
脉冲发生器	负方波发射，脉冲宽度和电压自动与探头进行匹配
声速范围	1-19999m/s
校准试块	4mm（钢）
自动关机	可选择5分钟，10分钟，20分钟，手动关机
探头校准	一点校准、二点校准
增益	自动增益、手动增益
增益范围	0~80dB
检波方式	射频RF、正半波POS、负半波NEG、全波FULL
测量模式	（1）MB-E：发射脉冲始波至一次回波；（2）I-E：界面波至一次回波；（3）E-E：穿透涂层测量，可选任意Em– En回波；（4）ME-E：多重回波测量模式；（5）THIN：薄壁测量模式
数值模式	厚度值模式、差值/缩减率模式、最大/最小值模式
A-扫描模式	√
B-扫描模式	√
耦合指示	√
电量指示	√
菜单操作	√
主机程序升级	√
语言	中文/英文(English)
单位	毫米/英寸 (mm/inch)
软件功能	动态闸门设置、消隐设置(Blank)、回波消隐设置(E-Blank)、TDG增益设置、回波冻结、回波平移和缩放
存储功能	同时支持10万个厚度（100组，每组1000个），500组A扫描波形和500组B扫描波形
显示屏	3.5寸真彩色屏
数据传输	支持USB通信，将数据传输至计算机
工作温度	-10℃～＋50℃，有特殊要求可达-20℃
工作电压	三节5号锂离子电池，当电量不足时，有低电压提示
外形尺寸	205×100×40mm
整机重量	300g（不含电池）
标准配置	主机1台、15Mhz单晶探头1支、电池3节，随机资料1份，ABS防震箱1个
