超声波各种测量模式的解释

来源: 作者:ndt 人气: 发布时间:2024-05-28
摘要:脉冲-回波模式 (PE) 标准显示模式,测量从传感器探头基体到材料密度边界(通常是背面)的总厚度。适合凹洞和瑕疵的检测。 脉冲-回波温度补偿模式 (PETP): 与PE模式类似,PETP考虑和补偿由于温度变化引起的测量变化。 回波-回波模式 (EE): 又被称作ThruPaint

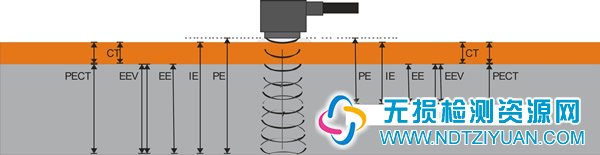

脉冲-回波模式 (PE)
标准显示模式,测量从传感器探头基体到材料密度边界(通常是背面)的总厚度。适合凹洞和瑕疵的检测
脉冲-回波温度补偿模式 (PETP):
与PE模式类似,PETP考虑和补偿由于温度变化引起的测量变化。
回波-回波模式 (EE):
又被称作ThruPaint™模式,可以忽略掉涂层的厚度,显示的是从表面到材料密度边界的直接厚度
回波-回波验证模式 (EEV):
EEV模式的测量是通过对比3个反射值,来消除表面涂层造成的偏差,适用于多层材料的测量。
涂层模式 (CT):
显示材料的涂层厚度。
脉冲-回波涂层模式 (PECT):
同时显示材料厚度(PE)和涂层厚度(CT)。

AWS
美国标准焊接提供的自动测量缺陷尺寸功能,符合AWSD1.1结构焊接规范。(探伤模式)

TRIG
TRIG能够定位表面和深层内的瑕疵,采用光束路径,深度,表面距离和曲面校正的三角显示。使用斜射波束传感器。(探伤模式)

TCG
TCG(时间校正增益)会随着距离的增加而递增,无损检测资源网 以实现在不同距离下相同瑕疵/反射的整体灵敏度。(探伤模式)

DAC
DAC曲线产生的距离振幅校正,用来告知用户任何深度下任何给定缺陷的尺寸。(探伤模式)

零点交叉
闸门检测脉冲侧面,但是在X轴的下一个交叉点测量。这是最常见的超声波检测类型。(探伤模式)

侧面
在图形上,闸门被脉冲侧面触发,在触发的该点进行测量。(探伤模式)

峰顶
闸门被A扫描脉冲的交点触发,在信号的下一个峰顶进行检测(即当信号停止上升开始下降时)(探伤模式)
