超声波探头选用-管道环焊缝超声检测

来源: 作者:中国无损检测 人气: 发布时间:2024-10-08
摘要:SY-T 0327-2003 石油天然气钢质管道对接环焊缝全自动超声波检测适用于多通道、声聚焦、分区扫查的全自动超声波检测系统,对壁厚为 7 mm~50 mm 的钢质石油和天然气长输、集输及其他油气管道对接环焊缝电弧焊的全自动焊、半自动焊焊缝的检测与质量评定。本标准
SY-T 0327-2003 石油天然气钢质管道对接环焊缝全自动超声波检测适用于多通道、声聚焦、分区扫查的全自动超声波检测系统,对壁厚为 7 mm~50 mm 的钢质石油和天然气长输、集输及其他油气管道对接环焊缝电弧焊的全自动焊、半自动焊焊缝的检测与质量评定。本标准不适合于管径小于 150 mm 的钢质管道环焊缝的检测。

超声探头选用

2.2.1 聚焦探头应标出厂家的名称、探头类型、入射点、入射角或折射角、焦柱尺寸、频率及晶片尺寸,并应符合检测要求。
2.2.2 探头阵列的设计应按具体检测管件而定。
2.2.3 探头楔块表面形状应与管道表面曲率相吻合。

附录 A  典型的超声波探头配置

A.0.1 图 A.0.1 显示探头阵列在环形焊件上的典型排布结构,探头移动是靠扫查器上机械装置驱动的,使探头的入射点距焊缝中心线保持固定的距离。

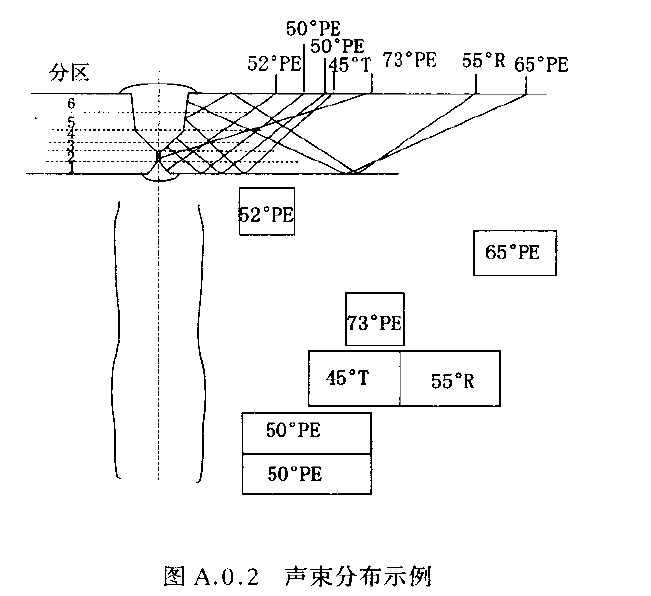

A.0.2 管道环焊缝检测实例:壁厚 12.6 mm,采用自动气体保护焊焊接。坡口形式、分区和声束分布见图 A.0.2。这里探头的布置是沿焊缝中心线对称,图中仅显示焊缝一侧的探头。
